美國模體實驗室 Catphan600 CT性能檢測模體產品介紹：
Catphan600 建立在 Catphan500 模型的功能之上，可實現多層 CT 的最大性能表征和放射治療所需的增強型感光測量。Catphan600 具有增強的測量能力，可精確測量薄切片，并在多切片掃描儀中獲得更高的分辨率。
Smári圖像分析服務
Catphan600 配備了Smári，這是一種由 Phantom 實驗室創建的強大的基于網絡的圖像分析服務。Smári 在云中提供自動幻影圖像分析，并在數據庫中維護測量值以進行趨勢分析、機器比較和歷史記錄。
美國模體實驗室 Catphan600 CT性能檢測模體產品測試總結：
CTP404
- 感光度（線性）
- 掃描切片幾何形狀（切片寬度和切片靈敏度配置文件）
- 像素（矩陣）大小
- 圓形對稱
- 體模位置驗證
- 患者對準系統檢查 -
掃描增量
CTP591
- 薄切片的
切片寬度 - 厚切片的切片寬度
- 具有兩個尺寸點源的 MTF 和 SSP
- 在多切片序列中對多個切片進行測試
CTP528
- 高分辨率測量 - 每厘米高達 21 線對
CTP515
- 低對比敏感度
- 比較亞切片和超切片低對比敏感度
CTP486
- 空間均勻性
- CT 系統的噪聲（精度）
Catphan600模塊：

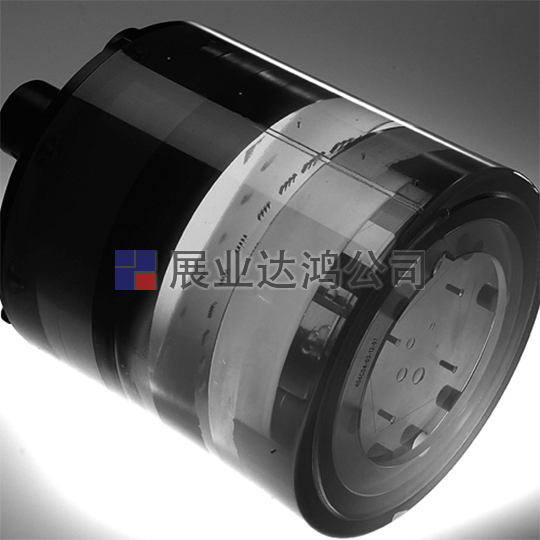

Catphan600 由封裝在 20 厘米外殼中的 5 個模塊組成。
CTP404 切片幾何和感光測量模塊：相對的 23 度線坡道用于測量掃描切片幾何、驗證體模位置并檢查患者對齊系統和掃描儀臺增量。與常用的 45 度斜面相比，淺 23 度角允許更精確地測量切片厚度，細線允許準確測量 1 和 2 毫米薄切片，而不會出現條紋偽影。龍門角度（最大 10 度）可以通過斜坡長度的比率來確定。
該模塊包括 8 個感光測定目標（Teflon、Delrin、丙烯酸樹脂、聚苯乙烯、LDPE、PMP、空氣和一個用于水的小瓶）來測量 CT 值的線性。增加的目標數量使該模塊適用于放射治療 CT 感光測量。
該模塊還包含五個丙烯酸球，用于評估掃描儀對亞切片球形體積的成像。亞克力球的直徑有2mm、4mm、6mm、8mm和10mm。像素大小可以通過測量相距 50mm 的四個孔（一個帶有聚四氟乙烯銷）之間的像素?cái)?shù)來確定。
CTP591 Bead Geometry Module： CTP591 模塊可以精確測量薄片的切片幾何形狀，而不會出現傳統斜坡有時會看到的偽影，并且可以使用 0.18mm 直徑的碳化鎢 MTF 珠子或 50µ MTF 線進行高分辨率測量。
使用珠子可以快速評估和比較多切片序列中的切片厚度，從而驗證整個檢測器區域的一致性。獨特的坡道成對放置，以消除由非垂直對齊引起的錯誤。有 2 對粗斜線和 1 對精密斜線。每個粗斜面包含 39 個珠子，穿過除 40 毫米模塊的最后一毫米之外的所有區域。每個 0.25 毫米的精密坡道包含 25 個珠子，覆蓋 6 毫米的范圍。對于詳細的 MTF 和 SSP 計算，兩個直徑分別為 0.28 毫米和 0.018 毫米的隔離珠位于模塊的中間平面。
對于薄切片高分辨率測量，直徑為 50μ 的鋼 MTF 線貫穿模塊的整個 40 毫米厚度。
CTP528 高分辨率模塊：該部分具有每厘米 1 到 21 線對的高分辨率測試規和兩個鑄造成均勻材料的脈沖源（珠）。通過最大限度地減少高對比度材料的數量并采用放射狀設計，CTP528 模塊消除了條紋偽影。
球形 MTF 珠可用于獲得準確的 MTF 曲線表征，而無需 MTF 線固有的繁瑣和耗時的定位。點源珠還消除了 MTF 線出現的超量程問題和條紋偽影，因?yàn)橹槊芏扰c周圍材料的體積平均。
CTP515 低對比度模塊： CTP515 由一系列不同直徑和三個對比度級別的圓柱桿組成，用于測量低對比度性能。40 毫米長的桿在所有 z 軸位置提供一致的對比度值，從而避免在您掃描切片時出現任何體積平均誤差。獨特的子切片測試對象能夠評估不同掃描協議（間距、切片寬度和重建算法）在解析子切片低對比度對象方面的有效性。
為了選擇螺旋和多切片圖像協議，該模塊中包含了獨特的亞切片低對比度目標（截?cái)鄨A柱體）。比較通過使用不同成像設置（切片寬度、間距和重建算法）掃描子切片目標獲得的圖像，可以提供有價值的信息，以幫助選擇用于識別低對比度小物體（如腫瘤）的最佳方案。
所有各種樣品和背景材料都具有等效的有效原子序數；只有密度發生變化才能產生有效衰減系數的變化。
子切片目標標稱對比度為 1.0%，z 軸長度為 3、5 和 7 毫米。對于這些長度中的每一個，都有直徑為 3、5、7 和 9 毫米的目標。
CTP486 均勻度模塊：圖像均勻度模塊由均勻材料鑄造而成，其 CT 值在標準掃描協議下設計為水密度的 2% (20H) 以內。通常記錄的 CT 編號范圍從 5H 到 18H。該模塊用于測量空間均勻性、平均 CT 數和噪聲值。
使用固體材料可消除因暴露于冰凍溫度而導致的泄漏或損壞風險。CTP486 實心圖像均勻性模塊提供一致的結果，比使用充水水箱的模塊更方便使用，并消除了因水源不同而導致的差異。這種固體材料的高徑向和軸向均勻性使其成為水的理想替代品。它已經在 x、y 和 z 平面中的各種變量上進行了徹底的測試，并且在所有應用中都被證明是穩定的。
